Dây chuyền cắt xả cuộn — cắt dừng 1650 (4HI)
Dây chuyền cắt xả cuộn
Tổng quan

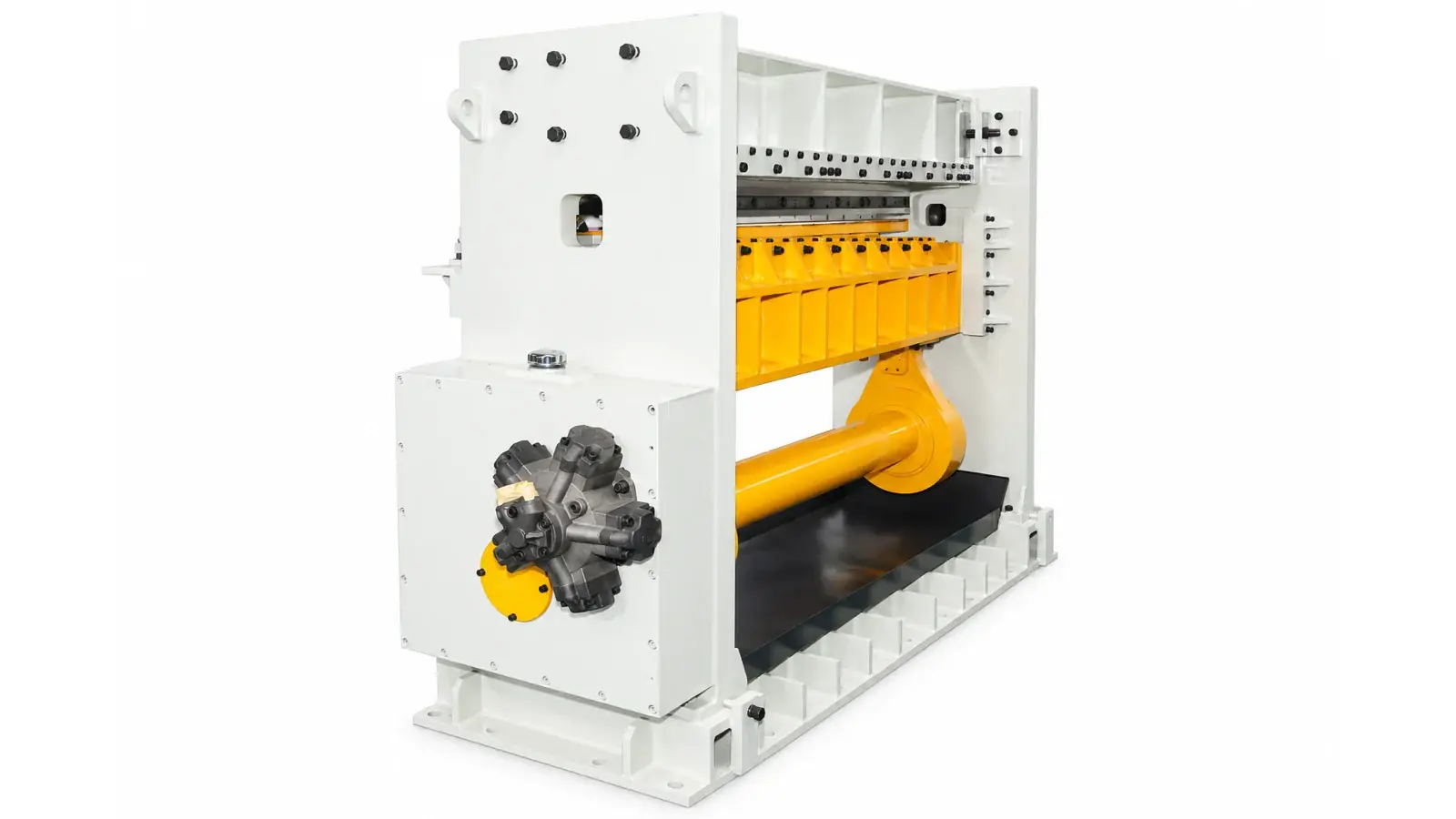

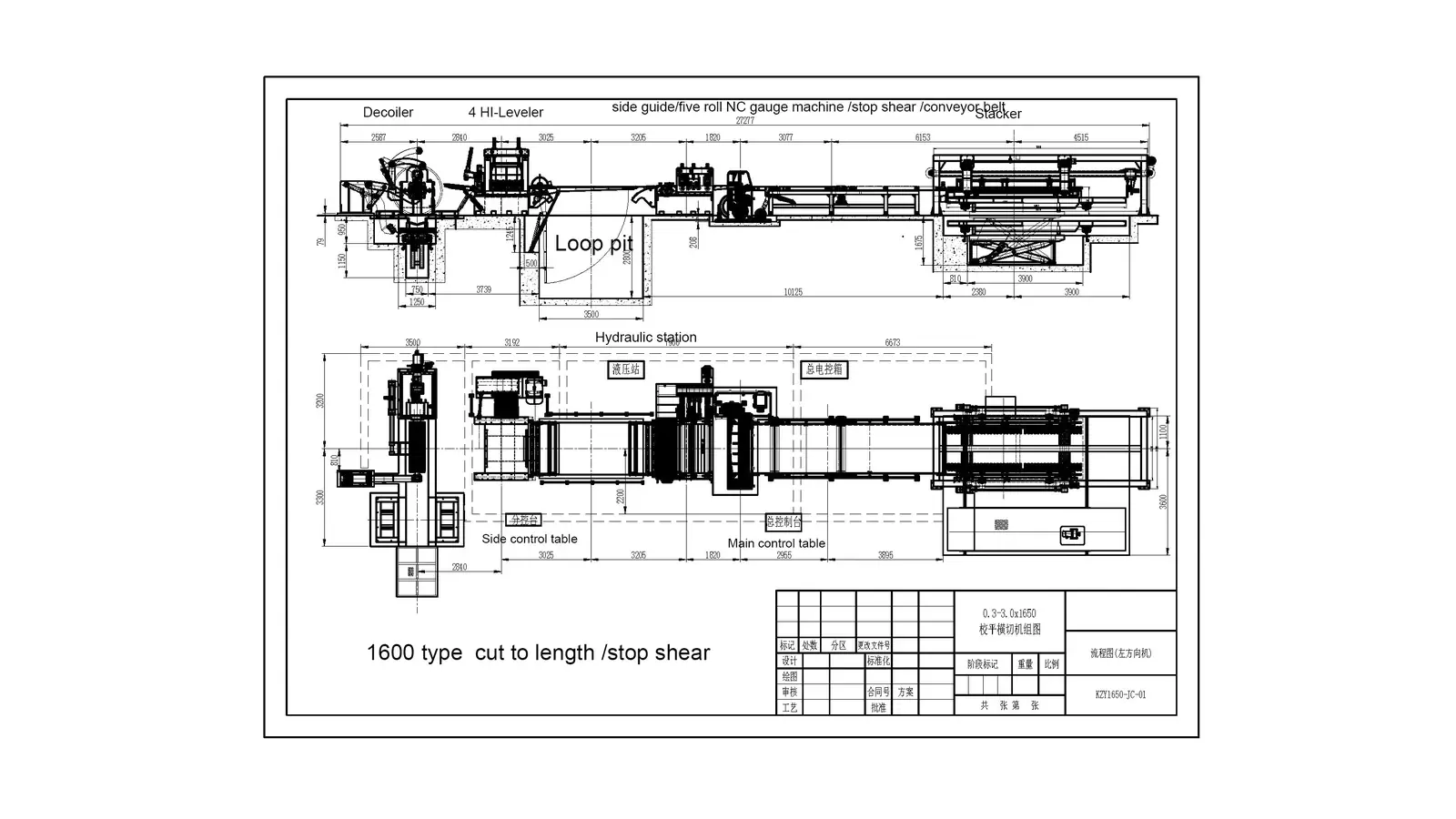

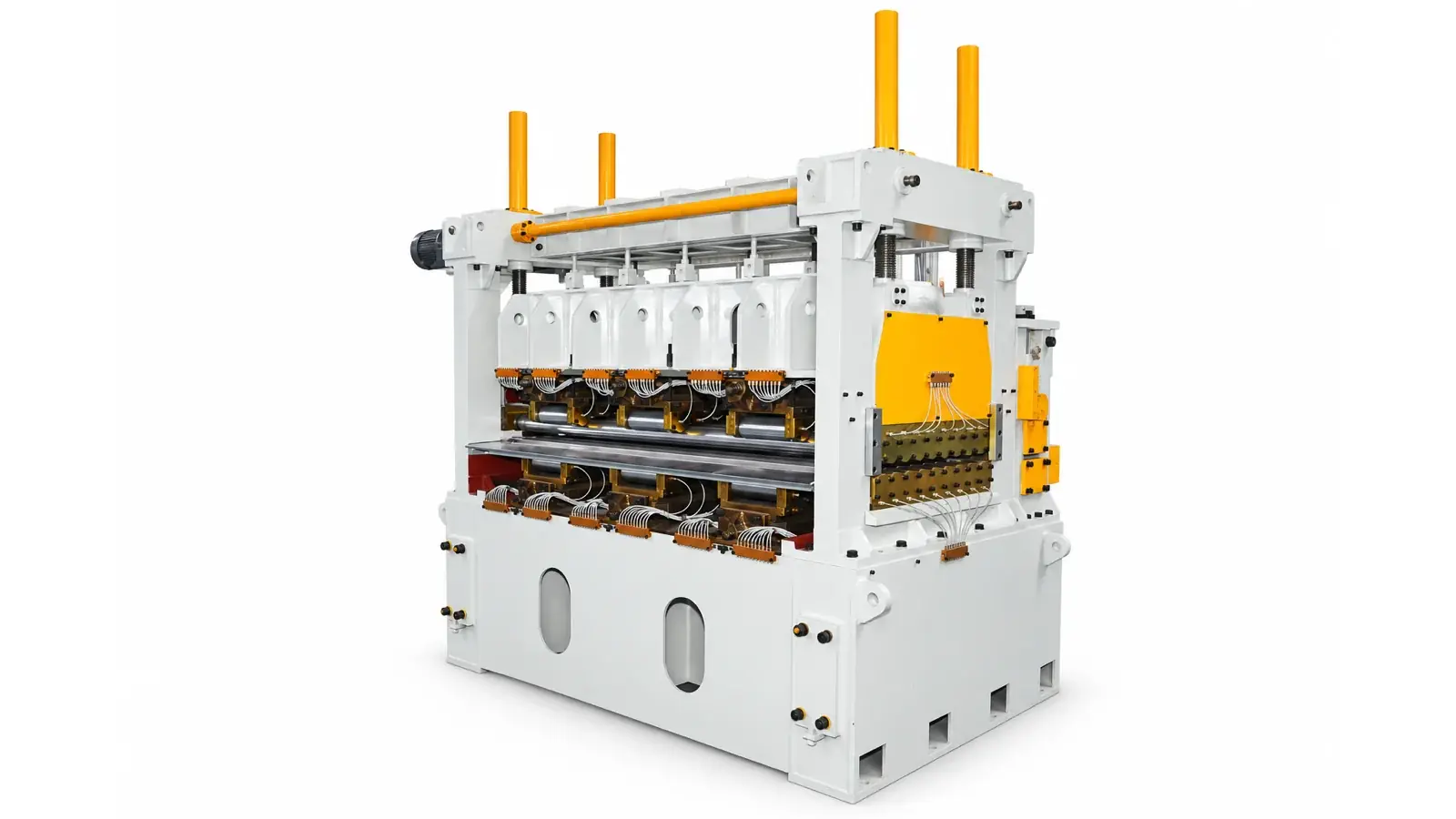

Dây chuyền cắt xả cuộn máy cắt dừng 1650 biến cuộn thép thành tấm đã nắn phẳng theo chiều dài lập trình. Cấu hình tham chiếu kết hợp xử lý cuộn, máy nắn phẳng chính xác 4HI 19 trục, cấp liệu NC định thước, máy cắt dừng, bàn lăn và thiết bị xếp chồng tự động.
Phù hợp cho tấm cán nguội, tấm mạ kẽm, tấm tẩy gỉ và tấm thép ô tô trong phạm vi vật liệu của báo giá kỹ thuật — từ kho cuộn, xả cuộn, nắn phẳng, dẫn hướng biên, đo NC, cắt dừng đến xếp tấm gọn gàng. Tùy chọn kỹ thuật: máy nắn phẳng 6HI.
Thông số kỹ thuật
Thông số chính của Dây chuyền cắt xả cuộn — cắt dừng 1650 (4HI). Các thông số chi tiết khác được xác nhận theo dự án.
| Thông số | Giá trị |
|---|---|
| Vật liệu áp dụng | Cold-rolled sheet; galvanized sheet; pickled general-purpose sheet; automotive steel sheet |
| Độ dày cuộn | 0.3-4.0 mm |
| Khổ tấm | 300-1,550 mm maximum in the supplied reference quotation |
| Đường kính ngoài cuộn | 600-2,000 mm |
| Đường kính trong cuộn | 508 / 610 mm |
| Trọng lượng cuộn tối đa | 15 t |
| Cường độ kéo vật liệu | σb ≤ 980 MPa |
| Dạng thành phẩm | Leveled cut-to-length steel sheets, automatically stacked |
| Chiều dài tấm | 210-4,000 mm maximum, based on the supplied stacker reference |
| Khổ tấm thành phẩm | 300-1,550 mm maximum |
| Dung sai chiều dài (L = 1 m) | ≤ ±0.3 mm at constant speed; ≤ ±0.5 mm during acceleration or deceleration, at the reference condition stated in the quotation |
| Dung sai đường chéo (L = 1 m) | ≤ ±0.5 mm at constant speed, at the reference condition stated in the quotation |
| Độ chính xác nắn phẳng | ≤ +1.0 mm/m² reference value |
| Bavia cắt | ≤ 5% of sheet thickness |
| Độ chính xác xếp chồng | Misalignment ≤ 1 mm |
| Tải trọng xếp chồng | 5,000 kg maximum |
| Tốc độ cắt | 0-60 m/min |
| Công suất lắp đặt | Approximately 250 kW |
| Nguồn điện | 380 V / 60 Hz / 3 phase |
| Mặt bằng tham khảo | 28 m × 8 m |
| Cấu hình máy nắn phẳng | 19-roll 4HI precision leveler |
| Tùy chọn kỹ thuật | 6HI leveler available as an engineering option |
Cần cấu hình chi tiết cho vật liệu của bạn?
Gửi độ dày, khổ cuộn và sản lượng dự kiến — đội ngũ kỹ thuật XIONGJIN sẽ đề xuất cấu hình phù hợp.
